Filia EMBL w Hamburgu:

EMBL, którego główną siedzibą jest Heidelberg, ma jeszcze dwie filie. Jedna z nich mieści się w Grenoble i wykorzystuje do badań neutrony z tamtejszego reaktora. Druga, w Hamburgu, korzysta z promieniowania synchrotronowego z pierścienia akumulacyjnego DORIS w DESY.

Prace filii w Hamburgu koncentrują się na krystalografii białek, spektroskopii rentgenowskiej, badaniach mięśni oraz pomiarach czasowych przebiegów procesów zachodzących w materiałach niekrystalicznych.

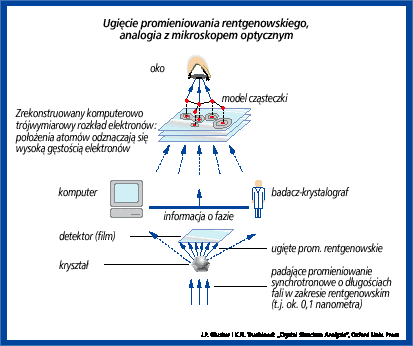

Ilustracje odnoszą się do krystalografii białek.

Obraz dyfrakcyjny zawiera informacje o strukturze kryształu:
Prążki dyfrakcyjne powstające przy naświetlaniu kryształu promieniowaniem synchrotronowym. Przedstawione są tu wyniki badań nad kryształami cząsteczek wirusa. Wartości natężenia w 15000 punktów zmierzono licznikiem powierzchniowym w ciągu 5 minut. Do zbadania struktury potrzebnych jest 40 takich zdjęć, a każde zdjęcie zajmuje 3Mb pamięci komputera.
Współpraca z grupami roboczymi z Moskwy i Oksfordu

Białka tworzą kryształy:
Kryształ narboniny, białka otrzymywanego z pewnego gatunku fasoli, wyhodowany z roztworu wodnego i zawierający ok. 50% wody. W tym krysztale o długości ok. 0,5 mm znajduje się około 10¹⁵ cząsteczek.
Współpraca z Instytutem Genetyki Roślin i Badań Roślin Hodowlanych w Gatersleben

Struktura przestrzenna całej cząsteczki:
Izomeraza glukozowa jest białkiem stosowanym często jako katalizator przy produkcji napojów. Przedstawiona na ilustracji cząsteczka białka ma rozmiar ok. 4 nanometrów (1 nanometr jest jedną milionową milimetra). Znajomość tej struktury umożliwia zrozumienie działania katalizatora i poprzez stosowne zmiany poprawę jego własności.
Współpraca z Uniwersytetem Münster

Ułożenie poszczególnych atomów:
Na rysunku przedstawiona jest cząsteczka rubredoksyny. Średnica atomów równa jest ok. 0,1 nanometra, a odstępy międzyatomowe ok. 0,15 nanometra. Zastosowanie promieniowania synchrotronowego ułatwia znacznie badanie szczegółów budowy cząsteczek białek.
Współpraca z Uniwersytetem Göttingen i Uniwersytetem w Seattle (USA)

Przebiegi reakcji:
Ważną rolę w powstawaniu raka odgrywa onkogen ras p21. Zastosowanie promieniowania synchrotronowego umożliwiło wyjaśnienie struktury krótkożyciowego stanu pośredniego (o czasie życia 40 minut), przedstawionego na ilustracji.
Współpraca z Instytutem Maxa Plancka w Heidelbergu
